YL-Ⅱ采樣預冷器 YLT-2預冷冷卻器盤管

產品介紹：

YL-Ⅱ采樣預冷器 YLT-2預冷冷卻器盤管詳細介紹

用途:GN01系列筒形冷卻器用于對高溫水汽樣品進行熱交換，提供合適溫度水汽樣品。

 外筒體和盤管才用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。

筒形冷卻器一般配套使用，前者用于一級冷卻，后者用于二級冷卻。GN01A型單盤管預冷卻器：冷卻水從底部切向進水，冷卻水由下而上，待冷卻樣水沿螺旋管由上至下冷卻水和樣水的流向相反，兩者進行逆向熱交換。盤管內設置壓水擋板，確保冷卻水的液面到達內膽的法蘭下面。該系列冷卻器與上法蘭進出水的筒形冷卻器相比具有重量輕，拆卸維護方便等優點。預冷卻器的樣水管壁厚達3mm，所以該冷卻器用于高溫測點的一級冷卻時能承受樣水與冷卻水之間很高的溫差，使用壽命長。經過前面冷卻器的冷卻后，樣水的溫度一般可降低到100℃以下。

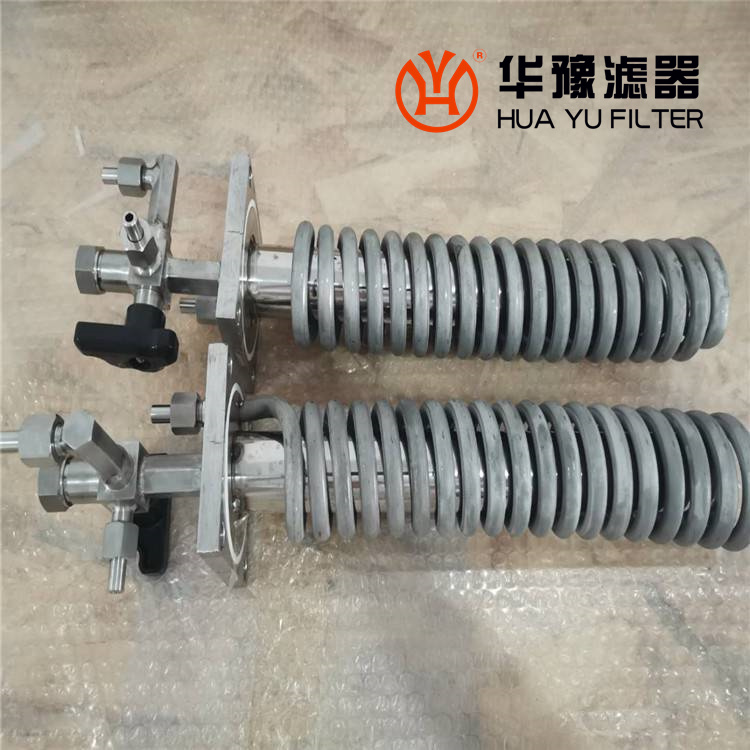

GN01B型雙盤管高效冷卻器：冷卻水從底部進入，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導向管引至法蘭面，順次流過內、外盤管兩個流程，整個過程中樣水和冷卻水進行充分的逆向熱交換。GN01B型雙盤管冷卻器采用φ10×1.5不銹鋼盤管，有效冷卻面積大，降溫效果好。
對于高溫測點，經過前述的GN01A和GN01B兩級冷卻后，樣水的溫度不高于冷卻水進口溫度1.5℃。

冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。

結構合理，維護方便

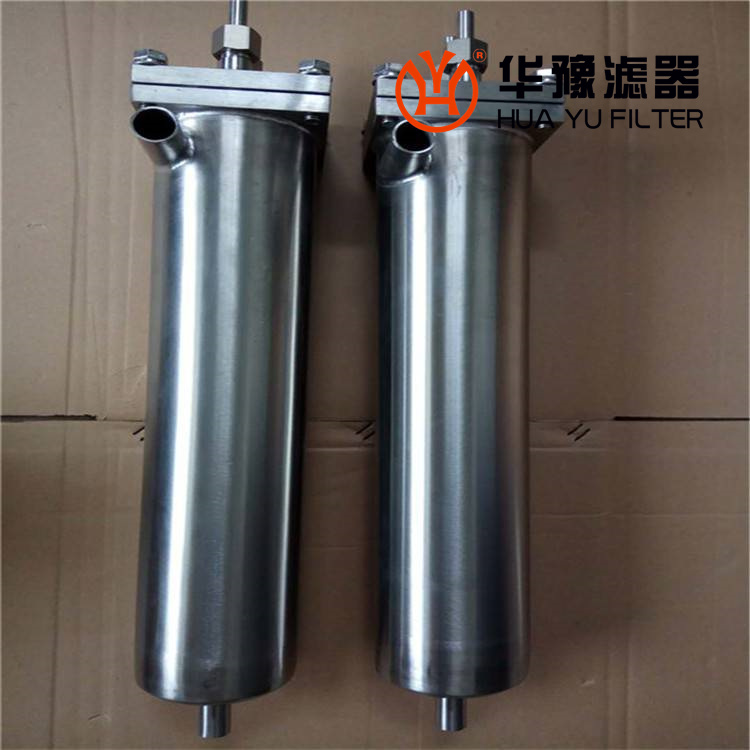

筒形冷卻器結構組成：外筒體和盤管。
外筒體和盤管才用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。
